Vörulýsing
Staðall: EN 10216-2
Óaðfinnanleg stálrör í þrýstingsskyni - Tæknilegar afhendingaraðstæður
Hluti 2: Non - ál- og ál stálrör með tilgreindum hækkuðum hitastigseiginleikum
EN 10216-2 óaðfinnanleg stálrör skjót smáatriði
Framleiðsla: Óaðfinnanlegt ferli
Veggþykkt (WT): 2,1 mm-20 mm.
Ytri þvermál (OD): 21 mm-509mm
Lengd: 6m eða tilgreind lengd eins og krafist er.
Ends: Plain End, Fleased End, Treaded
Viðbótarupplýsingar
Sendingarhöfn: Tianjin, Kína
Greiðsluskilmálar: T / T, LC
Afhending: 7-15 dögum eftir greiðslu
Yfirborð: Rör verða lakkað (aðeins úti) til að koma í veg fyrir ryð.
Merking: Standard + Steel bekk + stærð + hiti nr + lóð nr
Pakki: búnt (sexhyrnd), trékassar, kössar (stál/tré) eða eins og krafist er
Stálheiti ekki - álfelgur
(1) fjármagnsbréf P í þrýstingsskyni;
(2) Táknin GH fyrir hækkað hitastig.
Framleiðsluferli
(1) Stálframleiðsla
Stál skal vera að fullu drepin.
(2) Aðstæður um framleiðslu og afhendingu slöngunnar
Rörin skulu framleidd með óaðfinnanlegu ferli.
Rörin geta verið annað hvort heitar eða kalt lokið.
Vöruforskrift
EN 10216-2 Efnasamsetning:
| Stál bekk | C | Si | Mn | P | S | Cr | Mo. | Ni | AlTOT | Cu | Ti Max | |
| Stálheiti | Stálnúmer | Max | Max | |||||||||
| P195gh | 1.0348 | =0.13 | =0.35 | =0.70 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P235gh | 1.0345 | =0.16 | =0.35 | =1.20 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P265gh | 1.0425 | =0.20 | =0.40 | =1.40 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| 16mo3 | 1.5415 | 0.12-0.20 | 0.40-0.90 | 0.40-0.90 | 0.025 | 0.020 | =0.30 | 0.25-0.35 | =0.30 | =0.040 | =0.30 | |
| 14mov6-3 | 1.7715 | 0.10-0.15 | 0.15-0.35 | 0.40-0.70 | 0.025 | 0.020 | 0.30-0.60 | 0.40-0.50 | =0.30 | =0.040 | =0.30 | |
| 13crmo4-5 | 1.7335 | 0.10-0.17 | =0.15 | 0.40-0.70 | 0.025 | 0.020 | 0.70-1.15 | 0.40-0.60 | =0.30 | =0.040 | =0.30 | |
| 10crmo9-10 | 1.7380 | 0.08-0.14 | 0.08-0.14 | 0.30-0.70 | 0.025 | 0.020 | 2.00-2.50 | 0.90-1.10 | =0.30 | =0.040 | =0.30 | |
| 25crmo4 | 1.7218 | 0.22-0.29 | 0.22-0.29 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | =0.30 | =0.040 | =0.30 | |
| 15nicumonb5-6-4 | 1.6368 | =0.17 | =0.17 | 0.80-1.20 | 0.025 | 0.020 | =0.30 | 0.25-0.50 | 1.00-1.30 | =0.050 | 0.50-0.80 | |
| X10crmovnb9-1 | 1.4903 | 0.08-0.12 | 0.08-0.12 | 0.30-0.60 | 0.025 | 0.020 | 8.00-9.50 | 0.85-1.05 | =0.40 | =0.040 | =0.30 | |
| Þættir sem ekki eru með í þessari töflu skal ekki bætt viljandi við stálið án samkomulags kaupandans, nema fyrir elemnents sem má bæta við til að klára leikarann. Gera skal gripið til allra viðeigandi ráðstafana til að koma í veg fyrir að óæskilegir þættir séu úr rusl eða öðrum efnum sem notuð eru í stálframleiðsluferlinu | ||||||||||||
| B Þessi krafa á ekki við að því tilskildu að stálið innihaldi nægilegt magn af öðrum köfnunarefnisbindandi þáttum sem greint er frá. Þegar títan er notaður skal framleiðandinn staðfesta að (Al+Ti/2) =0, 020% | ||||||||||||
| C Valkostur 2: Til að auðvelda síðari mótunaraðgerðir, skal umsamið hámarks koparinnihald lægra en gefið er til kynna og umsamið tilgreint hámarks tin innihald gilda | ||||||||||||
| D þarf ekki að tilkynna um innihald þessara þátta nema að bæta við leikstjórnina af ásettu ráði | ||||||||||||
| e fyrir veggþykkt =30 mm getur kolefnisinnihaldið aukist um 0,02% fyrir steypu og vörugreiningu | ||||||||||||
| f Efri kolefnisgildi 0,23 % skal ekki fara yfir vörugreiningu | ||||||||||||
EN 10216-2 Vélræn eign:
| Stál bekk | Togeiginleikar við stofuhita | Áhrif eiginleika AB | |||||||||||
| Stálheiti | Stálnúmer | Efri ávöxtunarkröfu eða sönnunarstyrkur reh eða rp0.2 fyrir veggþykkt t mín. |
Tog Styrkur Rm |
Lenging Mín. % a |
Lágmarks meðaltal uppsogað orka KV J við hitastig | ||||||||
| T minna en eða jafnt og 16 | 160<> | 40<> | 60<> | l | t | l | t | ||||||
| MPA | MPA | MPA | MPA | MPA | 20 | 0 | -10 | 20 | 0 | ||||
| P195gh | 1.0348 | 195 | 320-440 | 27 | 25 | 40 c | 28 d | 27c | |||||
| P235gh | 1.0345 | 235 | 225 | 215 | 360-500 | 25 | 23 | 40 c | 28 d | 27c | |||
| P265gh | 1.0425 | 265 | 255 | 245 | 410-570 | 23 | 21 | 40 c | 2s d | 27C | |||
| 16mo3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 | 40 c | 27 c | ||||
| 14mov6-3 | 1.7715 | 320 | 320 | 310 | 460-610 | 20 | 18 | 40 c f | 27 c | ||||
| 13crmo4-5 | 1.7335 | 290 | 290 | 280 | 440-590 | 22 | 20 | 40 c | 27 c | ||||
| 10crmo9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 | 40 c | 27 c | ||||
| 25crmo4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 | 40 c f | 27 c | ||||
| 15nicumonb5-6-4 | 1.6368 | 440 | 440 | 440 | 440e | 610-780 | 19 | 17 | 40 c f | 27 c | |||
| X10crmovnb9-1 | 1.4903 | 450 | 450 | 450 | 450 | 630-830 | 19 | 17 | 40 c f | 27 c | |||
| A I=Lengd T=þvermál | |||||||||||||
| B Til að staðfesta þegar valkostir 4 og/eða 5 eru/eru tilgreindir, nema neðanmálsgrein f) gildir | |||||||||||||
| C Valkostur 4: Staðfesta áhrif á áhrif. | |||||||||||||
| D Valkostur 5: Staðfesta orku á lengdaráhrifum. | |||||||||||||
| e fyrir veggþykkt 60 mm< T =80mm | |||||||||||||
| f höggpróf skylda fyrir veggþykkt t =16 mm | |||||||||||||
EN 10216-2 Hitameðferð með ketil rör:
| Stál bekk | Hitameðferð a | Austenizing | THEMING | |||
| Stálheiti | Stálnúmer | Hitastig | Kælismiðill | Hitastig | Kælismiðill | |
| P195gh | 1.0348 | +N b | 880 til 940 | Loft | - | - |
| P235gh | 1.0345 | +N b | 880 til 940 | Loft | - | - |
| P265gh | 1.0425 | +N b | 880 til 940 | Loft | - | - |
| 16mo3 | 1.5415 | +N b | 890 til 950 | Loft | - | - |
| 14mov6-3 | 1.7715 | +Nt bc | 930 til 990 | Loft | 680 TO730 | Loft |
| 13crmo4-5 | 1.7335 | +Nt bc | 900 til 960 | Loft | 660 til 730 | Loft |
| 10crmo9-10 | 1.738 | +Nt bc | 900 til 960 | Loft | 680 til 750 | Loft |
| 25crmo4 | 1.7218 | +Qt | 860 til 900 | Loft eða vökvi | 620 til 680 | Loft |
| 15nicumonb5-6-4 | 1.6368 | +Nt c | 880 til 980 | Loft | 580 til 680 | Loft |
| X10crmovnb9-1 | 1.4903 | +Nt c | 1040 til 1090 | Loft | 730 til 780 | Loft |
| a +n=normalisering, +nt=normalizing +temping, +qt=slökkt +mildun (loft eða vökvi), +i=isothermal annealing. | ||||||
| B Normalizing felur í sér normalising myndun. | ||||||
| c For these steel grades it may be necessary in the case of wall thickness T above 25 mm or T/D >0,15 til að beita svala og mildun til að ná tilætluðum uppbyggingu og efniseiginleikum. Ákvörðunin skal vera skilin að mati framleiðandans en verður gefin til viðskiptavinarins við fyrirspurn og reglu. Stálrör sem eru meðhöndluð á þann hátt skulu vera útnefnd með stálheiti bætt við táknið +qt. | ||||||
Mál vikmörk EN 10216-2
Vikmörk á þvermál utan og vegg
| Utan þvermál d mm | Vikmörk á D |
Vikmörk á T fyrir T/D hlutfall | |||
| Minna en eða jafnt og 0,025 | > 0,025 Minna en eða jafnt og 0,050 |
> 0,050 Minna en eða jafnt og 0,10 |
> 0,10 | ||
| D minna en eða jafnt og 219,1 | ± 1% eða ± 0,5 mm hvort sem er meiri |
± 12,5% eða ± 0,4 mm hvort sem er meiri | |||
| D> 219,1 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| A fyrir utanaðkomandi þvermál d sem er meiri en eða jafnt og 355,6 mm er heimilt að fara yfir efri veggþykktina á staðnum með 5% af veggþykktinni t | |||||
Vikmörk á þvermál innan og vegg
| Vikmörk innan þvermál | Vikmörk fyrir T fyrir T/D hlutfall | |||||
| d | D mín | Minna en eða jafnt og 0,03 | > 0,03 Minna en eða jafnt og 0,06 |
> 0,06 Minna en eða jafnt og 0,12 |
> 0,12 | |
| ± 1% eða ± 2 mm hvort sem er meiri | (+ 2%, 0) eða (+ 4 mm, 0) | hvort sem er meiri | ± 20% | ± 15% | ± 12,5% | ± 10% a |
| aFyrir utanaðkomandi þvermál d sem er meiri en eða jafnt og 355,6 mm er heimilt að fara yfir efri veggþykktina á staðnum með 5% af veggþykkt t | ||||||
Vikmörk á þvermál utan og lágmarks veggþykkt
| Utan þvermál d mm | Vikmörk á d | Vikmörk á T mín fyrir T mín /D hlutfall | |||
| Minna en eða jafnt og 0,02 | > 0,02 Minna en eða jafnt og 0,04 |
> 0,04 Minna en eða jafnt og 0,09 |
> 0,09 | ||
| D minna en eða jafnt og 219,1 | ± 1% eða ± 0,5 mm hvort sem er meiri |
(+ 28%, 0) eða (+ 0.8 mm, 0) hvort sem er meiri | |||
| D> 219,1 | + 50% 0 |
+ 35% 0 |
+ 28% 0 |
+ 22% a 0 |
|
| aFyrir utanaðkomandi þvermál d sem er meiri en eða jafnt og 355,6 mm er heimilt að fara yfir efri veggþykktina á staðnum með 5% af veggþykkt t | |||||
Vikmörk á þvermál innan og lágmarks veggþykkt
| Vikmörk á þvermál innan |
Vikmörk á t mín fyrir a T Min /D hlutfall |
|||
| d | D mín | Minna en eða jafnt og 0,05 | > 0,05 Minna en eða jafnt og 0,1 |
> 0,1 |
| ± 1% eða ± 2 mm hvort sem er meiri |
(+2%, 0) eða (+ 4 mm, 0) hvort sem er meiri | + 35% 0 |
+ 28% 0 |
+ 22% a 0 |
| aFyrir utanaðkomandi þvermál d sem er meiri en eða jafnt og 355,6 mm er heimilt að fara yfir efri veggþykktina á staðnum með 5% af veggþykkt t | ||||
Vikmörk á nákvæmum lengd
Vídd í mm
| Lengd l | Umburðarlyndi á nákvæmri lengd |
| L minna en eða jafnt og 6000 | +10 0 |
| 6000 |
+15 0 |
| L> 12 000 | + með samkomulagi 0 |
Ákjósanlegar víddir
Mál í mm
Tafla 6 (framhald)
Mál í mm
Prófanir
(1) Efnagreining
(2) Togpróf (togpróf við stofuhita, togpróf við hækkað hitastig)
(3) Flatandi próf
(4) Togpróf
(5) Stækkandi próf
(6) Hringstækkandi próf
(7) Áhrifapróf
(8) Lekaþéttnipróf (vatnsstöðugt próf, rafsegulpróf)
(9) Víddarskoðun
(10) Sjónrannsókn
(11) Non - eyðileggingarpróf
Merking
Merkingar sem á að beita
Merkingin skal vera óafmáanleg á hverju rör að minnsta kosti í öðrum endanum. Fyrir slöngur með utan þvermál d sem er minna en eða jafnt og 51 mm er hægt að skipta um merkingu á slöngur fyrir merkinguna á merkimiða sem fest er við búntinn eða kassann.
Vernd
Slöngurnar verða afhentar með tímabundinni hlífðarhúð eða varanlegri lag og/eða fóður

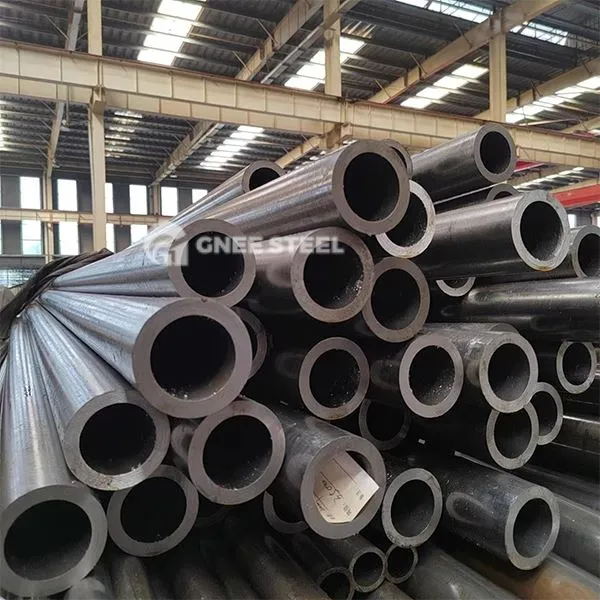

EN10216-2 Óaðfinnanlegur pípa á lager
Panta upplýsingar
Lögboðnar upplýsingar
a) magn (massi eða heildarlengd eða fjöldi);
b) hugtakið „rör“;
c) málin;
d) tilnefning stálflokks í samræmi við þennan hluta EN 10216;
e) Prófflokkurinn fyrir ekki - ál stál.
Valkostir
1) Kalt frágangur.
2) Takmörkun á kopar og tin innihaldi.
3) Vörugreining.
4) Áhrifapróf.
5) Langtímaráhrifaprófun við - 10 gráðu C fyrir stáleinkunnir sem ekki eru álfelgur.
6) Togprófun við hækkað hitastig.
7) Val á leka - þéttleikaprófunaraðferð.
8) Non - Eyðingarprófun fyrir prófflokk 2 rör til að greina þversum ófullkomleika.
9) Non - Eyðingarprófun fyrir prófflokk 2 rör til að greina ófullkomleika lagskipta.
10) Sérstakur undirbúningur.
11) Sett af öðrum víddum en D og T.
12) Nákvæmar lengdir).
13) Gerð skoðunarskjala annað en venjulegt skjal.
14) Prófunarþrýstingur fyrir vatnsstöðugleika leka - þéttleikapróf.
15) Mæling á veggþykkt frá endunum.
16) Non - eyðileggingarprófunaraðferð.
17) Viðbótarmerki.
18) vernd.
