Deep Well Casing: The Definitive Guide to High-Strength OCTG for Ultra-Deep Oil and Gas Wells

Djúpbrunnsfóðring vísar til há-styrktar OCTG-hylkjakerfa sem eru sérstaklega valin fyrir djúpar og ofur-djúpar olíu- og gaslindir, þar sem fóðrunarstrengir verða að þola mikinn hrunþrýsting, sprunguþrýsting, ásálag og erfiðar aðstæður niðri í holu. Ólíkt venjulegu grunnu -brunnhlíf eða PVC vatnsbrunnspípum, verða djúpbrunnur pípur að þola mikla samsettu álag - háan ytri hrunþrýsting í myndmyndun, háan innri sprunguþrýsting, gríðarmikla axial togkrafta, hækkað hitastig niðri í holu og í mörgum tilfellum ætandi súrt umhverfi sem inniheldur brennisteinsvetni (H₂S).

Eftir því sem alþjóðleg kolvetnisleit þrýstir inn í sífellt dýpri vatnasvæði, hefur rétt tilgreint djúpbrunnsfóðring orðið ein mikilvægasta varanleg brunnheildarhindrun sem tryggir heilleika holunnar yfir 20-til 30 ára framleiðslulífsferil. Þessi handbók sameinar API 5CT 11th Edition (2023) staðla, bestu starfsvenjur SPE verkfræði og staðfest gögn um frammistöðu á vettvangi frá TPCO TP-V röð djúpbrunnshylkja.

1. Kjarnavirkni djúpbrunnshlífarinnar

Djúpbrunnsfóðring uppfyllir fjórar ó-viðsemjanlegar byggingar- og umhverfisaðgerðir sem enginn annar íhlutur niðri í holu getur komið í staðinn fyrir:

• Holubyggingarheilleiki- Þolir jarðstöðu- og tektónískan yfirburðarþrýsting yfir þúsundir metra berglaga til að koma í veg fyrir að borhola hrynji.
• Svæðis einangrun- Þegar sementað er á sinn stað lokar það af óeðlilegum-háþrýstingsmyndunum og kemur í veg fyrir óstjórnað kross-flæði á milli kolvetnisgrunnsvæða og ferskvatnsvatna.
• Þrýstingshindrun- Þjónar sem aðal-stýringarhindrun brunnsins við borun, sementingu, frágang og langtímaframleiðslu-.
• Varanleg hleðsluberi- Styður alla upphengda þyngd fóðurstrengja, framleiðsluröra, pökkunarbúnaðar og frágangsbúnaðar niður í holu yfir allan endingartíma holunnar.

PVC vatnsholuhylki, framleitt samkvæmt ASTM F480, er ekki hannað fyrir djúpar olíu- og gasnotkun vegna þess að það getur ekki veitt hrunþol, sprungustyrk, vélrænan áreiðanleika og langtímaþrýstingsvörn sem krafist er í háþrýstingskolvetnisholum.

2. TP-V Series High-Strength Djúpbrunnshlíf: Vélræn afköst

Staðlaðar API 5CT gæða eins og J55, K55, N80 og hefðbundin P110 eru hönnuð fyrir hefðbundnar holur í meðallagi-dýpt. TPCO TP-V-röð Vörur - TP110V, TP125V, TP140V, TP150V og TP155V - eru endurbættar sérhæfðar há-öfgastyrktar stáleinkunnir sem fyrst voru kynntar árið 2003, ætlaðar til-{18}landaðra{18} jarðfræðilegum aðstæðum Tarim, Northwest, Sinopec Southwest, Xinjiang og Zhongyuan olíusvæðin í Kína.

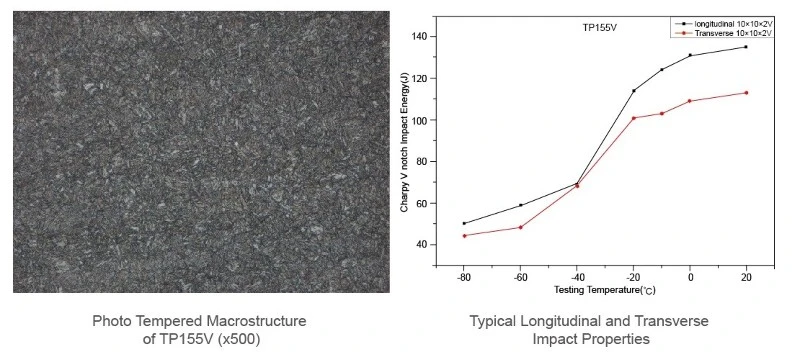

Helsti kosturinn við TP-V einkunnir umfram staðlaða P110 er lögboðin 0 gráðu Charpy V-krafa um höggþol, sem dregur verulega úr hættu á brothættu broti við lágt-hitastig og mikið-álag.

2.1 TP-V Series Deep Well Case Mechanical Properties Tafla

Athugið: Lengingarkröfur fyrir allar TP-V einkunnir eru reiknaðar í samræmi við opinberu API 5CT formúluna.

2.2 Premium tengigerðir fyrir djúpbrunnshlíf

Djúpar og ofur-djúpar holur krefjast snittari tenginga sem eru hannaðar til að standast samtímis hrun, innri afkastaþrýsting og axial spennu. Þrjár aðal tengingarhönnun eru settar í notkun á TP-V vörulínunni:

1. BC (Buttress Connection)- Notað á stórt-OD yfirborð og millihlíf (346,08 mm, 365,13 mm, 374,65 mm). Veitir mikla togskilvirkni og áreiðanlega vélrænni frammistöðu fyrir hlífarforrit með stórum -þvermáli.
2. TP-FJ Premium tenging- Fínstillt fyrir miðlungs-OD ofur-djúp framleiðslu og millihlíf (182,08 mm – 206,38 mm). Jafnar saman fallviðnám með fyrirferðarlítilli samskeyti fyrir þéttar holur.
3. TP-CQ High-Compound-Load Connection- Flaggskip sérstakur þráður TPCO til að meta-ofur-djúp millifóðringu, reit-sannað í Tarim Oilfield KS-7 brunninum. Framúrskarandi undir samtímis spennu, hruni og innri þrýstingshleðslu.
4.

3. Staðfest vettvangsrannsókn: Tarim Oilfield KS-7 Ultra-Deep Well

Lokið var 12. mars 2010, KS-7 brunnurinn táknar umtalsverða-djúpbrunna fóðringaforrit í Kína fyrir djúpbrunnsfóðringarverkfræði og staðfest að TP140V djúpbrunnsfóðrunarafköst nái leiðandi OCTG stöðlum.

• Tæknilýsing:TP140V djúpt millihlíf, OD 273,05 mm × WT 13,84 mm, með TP-CQ úrvalstengingum
• Heildarstillingardýpt:7.087 metrar (of-djúp flokkun)
• Dreifingarskrá:656 einstakir hlífðarsamskeyti, samtals 630 tonn af pípuþunga, keyrð í einni samfelldri aðgerð
• Verkfræðileg þýðing:Setti nýtt heimsmet í stakri-uppsetningu á þungum há-djúpum fóðringum og leysti mikilvægar áskoranir um borun og sementingu í flóknum-háþrýstingsjarðmyndunum Tarim.

Síðan 2003 hefur TP-V röð djúpbrunnsfóðringar verið notaðar í umfangsmiklum mæli yfir öll helstu kínverska olíusvæðin og leyst heilmikið af flóknum verkjum í djúpum-brunnsbyggingu með sérsniðnum ó-stöðluðum há-styrkleikaflokkum og sértengjahönnun.

4. Deep Well Casing String Architecture og Standard Stærð Program

Djúpbrunnsfóðringaráætlanir eru hönnuð í samræmi við boráætlanir, myndunarþrýstingssnið, holumarkmið og reglugerðarkröfur.

4.1 Fjórar aðal djúpbrunnshylkisstrengjagerðir

1. Hlíf fyrir leiðara- 18" – 30" OD, stillt á 40 – 100 fet. Stöðugir ósambyggðan yfirborðsjarðveg og inniheldur borvökva sem skilar aftur.
2. Yfirborðshlíf- 13⅜" – 20" OD, stillt á 300 – 2.000 fet. Nauðsynlegt samkvæmt umhverfisreglum til að einangra grunnt ferskvatnslög að fullu frá kolvetnismengun.
3. Millihylki (aðal TP-V forrit)- 9⅝" – 13⅜" OD, stillt á 4.000 – 12.000 fet. Mikilvæga djúpa-holuhindrun gegn óeðlilegum háþrýstingsmyndunum; TP140V og TP155V einkunnir eru aðalefnisval fyrir mikla hrunálag.
4. Framleiðsluhlíf / Liner- 4½" – 9⅝" OD, stillt á heildardýpt. Slöngur og selir til framleiðslu húsa miða á kolvetnisgreiðslusvæði fyrir langtímavinnslu.

4.2 Staðlað djúpbrunnshylki Málslýsingar

5. Efnisval fyrir djúpbrunn hlíf byggt á API 5CT kröfum

5.1 Reglur um útilokun efnis fyrir djúpbrunnsþjónustu

PVC (ASTM F480) og trefjagler-styrkt plast (FRP) hlíf eru útilokuð frá djúpri brunnþjónustu vegna ófullnægjandi hitaþols og vélræns styrks. OCTG úr kolefnisstáli er mest notaða efnið í djúpa brunna, en CRA efni má velja fyrir mjög ætandi umhverfi.

5.2 Rökfræði einkunnavals eftir jarðfræðilegu umhverfi

• Miðlungs-dýpt ekki-súr brunna (4.000 – 6.000 m)- Staðlað API P110 eða TP110V djúpt hlíf fyrir miðlungs hrun og togálag.
• Ultra-Deep High-Collapse Non{2}}Sour Wells (6.000 m+)- TP125V, TP140V, TP150V eða TP155V hár-styrkur TP-V röð flokkar með aukinni 0 gráðu höggþol.
• Sour Deep Wells (H₂S til staðar)- L80 einkunnir eru almennt valdar fyrir súr þjónustu þegar þær eru hæfar samkvæmt NACE MR0175/ISO 15156 kröfum; TPCO útvegar samsvarandi TP-SS súr-þjónustu með miklum-styrk djúpum hlífum til að koma í veg fyrir skelfilegar brennisteinsspennusprungur (SSC).
• Jarðhita djúpbrunna (BHST > 140 gráður F)- Alls- TP-V hlíf er krafist; PVC efni eru bönnuð vegna varanlegrar hitauppstreymis og styrkleikarýrnunar.

Mikilvægar verkfræðiviðvörun:Með því að nota lága-styrkleika eins og J55 eða N80 í djúpsúru umhverfi getur það aukið verulega hættuna á brennisteinssprungum og ótímabæra bilun í hlíf ef það er rangt valið fyrir súrt umhverfi.

6. Venjulegt verkflæði fyrir uppsetningu djúpbrunnshylkja (venjulegt verkflæði fyrir uppsetningu djúpbrunnshylkja)

Rétt hlaup og sementunaraðferðir ákvarða 30+ ára djúpan endingartíma hlífarinnar beint. Staðlað sex-þrepa ferlið á við um allar TP-V djúpbrunnshylkisuppsetningar:

1. Nákvæmni borun- Boraðu borholuna 2 – 4 tommu stærri en OD fóðringarinnar til að skapa einsleita hringlaga úthreinsun fyrir fulla sementslausn.
2. Hlíf í gangi- Sameiginleg-með-sameiginleg pípulaga dreifing, þar sem hverja hágæða TP-FJ / TP-CQ / BC tenging er byggð upp að framleiðanda-tilgreindum toggildum.
3. Miðstýring staðsetning- Stíf miðstöðvar með jöfnum millibili eftir allri lengd hlífarinnar koma í veg fyrir snertingu við vegg. Léleg miðstýring skapar ör-hringrásir fyrir vökvaflæði, leiðandi undirrót viðvarandi hlífðarþrýstings (SCP).
4. Cement Circulation- Sementslausn er dælt niður um hlífðarauðkenni, flæðir upp í gegnum hlífðarskóinn og fyllir að fullu hringinn fyrir aftan pípuna.
5. Bíddu á Cement (WOC)- Lágmarks 12 – 24 klst. herðingartímabil án aðgerða niðri í holu er krafist til að tryggja fulla myndun-í-heilleika fóðurbindingar.
6. Þrýstiheilleikaprófun- Fóðringarholið er þrýstsett til að hanna formunarþrýstingsmat til að greina sement ör-leka eða bilanir í samskeyti áður en borun hefst aftur.

Skírteini fyrir hlífðarrör

Hafðu samband við OCTG sérfræðinga okkar fyrir verðlagningu, tæknilega aðstoð og hraða afhendingu.

7. Algengar spurningar

Spurning 1: Á hvaða dýpi er brunnur flokkaður sem „djúpur“ fyrir hlífðarhönnun?

Í almennum iðnaði eru holur dýpri en 4.000 metrar flokkaðar sem djúpar holur og holur sem eru yfir 7.000 metrar eru flokkaðar sem ofur-djúpar. Hefðbundin J55 og K55 hlíf er ekki hönnuð fyrir áreiðanlega þjónustu undir 4.000 metrum, og krefst þess í stað TP-V há-styrktar djúpbrunnshylki.

Spurning 2: Hvers vegna þarf TP-V djúpt hlíf skyldubundinna 0 gráðu Charpy höggprófunar þegar staðall P110 gerir það ekki?

Ofur-djúpar holur verða fyrir háu togálagi og lágu hitastigi undir yfirborði. Staðlað P110 PSL1 krefst ekki sömu viðbótarsannprófunar á hörku og sumum auknum djúpum-brunnum. Þvinguð 0 gráðu Charpy V-lágmarkskröfur um höggorku fyrir TP-V röð tryggja nægjanlega sveigjanleika og brotseigleika til að koma í veg fyrir skyndilegt pípubrot í erfiðu djúpu-brunnumhverfi.

Spurning 3: Er hægt að nota PVC hlíf fyrir grunna hluta djúprar olíu- eða gaslindar?

Nei. Jafnvel yfirborðshlutir djúpra kolvetnisholna lenda í jarðhita sem fer yfir 140 gráður F varmamörk PVC, ásamt snefilefna kolvetnisefna sem brjóta niður fjölliða uppbyggingu. Stál OCTG er áfram aðalvalkosturinn fyrir hefðbundnar djúpar olíu- og gaslindir.

Spurning 4: Hvaða úrvalstengingu er mælt með fyrir 7.000 m+ ofur-djúpt millihlíf?

TP-CQ sérsniðin há-samsett-álagstenging er ákjósanlegasta valið, fullgilt á 7.087 m KS-7 Tarim ultra-djúpbrunn. Þráðarrúmfræði þess þolir samtímis miklum hrunþrýstingi, axial spennu og innri sprengiþrýstingi veitir aukna samsetta-álagsafköst samanborið við hefðbundnar API tengingar í krefjandi ofurdjúpum forritum.

Spurning 5: Hvaða bilunarhamur á sér stað ef djúpbrunnshlíf er sett upp án miðstöðvar?

Hlífin hvílir á annarri hlið borholuveggsins og skilur eftir sig ófullkomna sementþekju og þröngt ör-hringrás meðfram pípulaga ytra byrðinni. Þessar varanlegu vökvaflutningsleiðir valda viðvarandi fóðrunarþrýstingi (SCP), gera víxlmengun milli jarðfræðilegra svæða kleift og geta leitt til þess að hola er hætt að fullu með úrbótakostnaði sem fer yfir kostnaðaráætlun fyrir borun nýrrar holu.

Spurning 6: Eru TP-V djúpbrunnar hlífar í samræmi við alþjóðlega API 5CT staðla?

TP-V einkunnir eru sértækar auknar einkunnir þróaðar umfram hefðbundnar API 5CT flokkanir, en viðhalda samhæfni við API víddar- og framleiðslukröfur.

Spurning 7: Hver er munurinn á djúpbrunnshylki og framleiðslurörum?

Djúpbrunnsfóðring er varanlega fest við borholumyndunina og er ekki hægt að ná í hana eða skipta um hana. Framleiðslurör er pípustrengur með minni-þvermáli sem hægt er að fjarlægja sem er hengdur inni í innra þvermál hlífarinnar til að flytja olíu og gas upp á yfirborðið. Hægt er að toga og skipta um slöngur meðan á vinnu stendur án þess að trufla varanlega djúpa hlífðarhindrunina.

Spurning 8: Hvers konar djúpbrunnshlíf þarf fyrir myndanir sem innihalda brennisteinsvetni (súr þjónusta)?

L80-stál sem uppfyllir NACE MR0175 / ISO 15156 er lágmarksstaðall fyrir súrar djúpar brunna til að standast brennisteinssprungur (SSC). Fyrir ofur-djúpsúrar brunna sem krefjast meiri styrkleika en staðall L80, framleiðir TPCO samsvarandi TP-SS súr-þjónustuhár-afbrigði af djúpum hlífum sem eru hönnuð fyrir samanlagt mikið vélrænt álag og H₂S útsetningu.
